3.2 濕熱老化性能分析　　

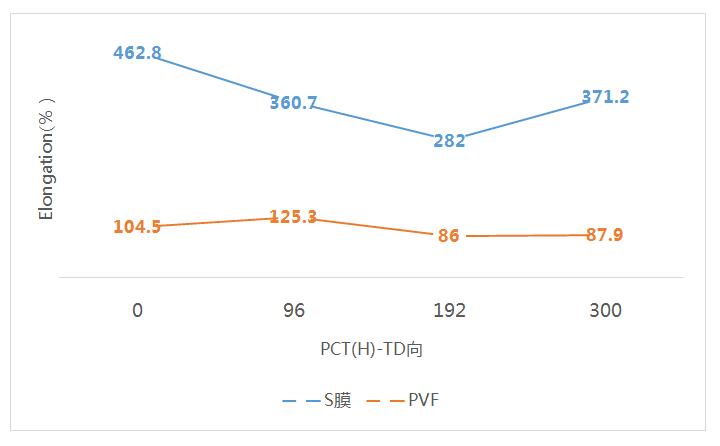

　　由圖2、圖3可知，MD、TD向的斷裂伸長(zhǎng)率S膜全面優(yōu)于PVF。主要由于S膜的吹膜工藝中使膜進(jìn)行雙向拉伸，從而形成“井”字形晶型結(jié)構(gòu)，并且PVDF分子59％的含氟量，使S膜具有優(yōu)異的耐濕熱性能。

　　3.3 阻水性能比較

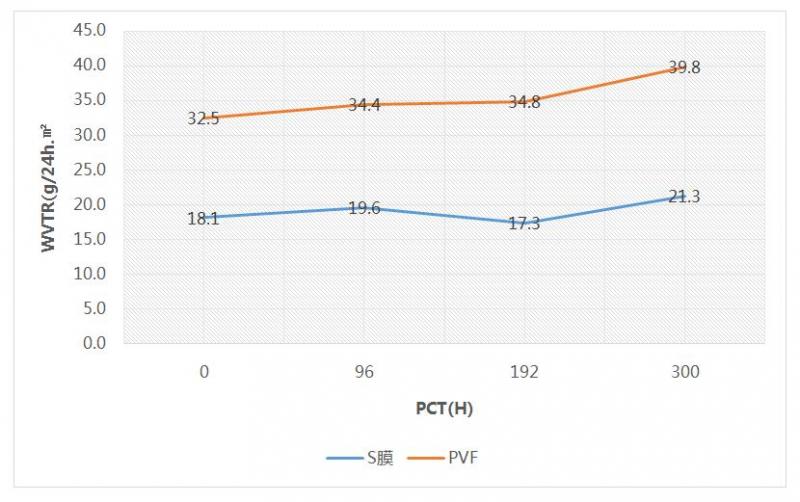

　　由圖4可知，S膜的水蒸氣透過(guò)率初始值為18.1g/㎡.24h，經(jīng)過(guò)PCT300H后為21.3g/㎡.24h，比PVF低18.5g/㎡.24h。

　　4 結(jié)論
　　通過(guò)落沙試驗(yàn)、PCT老化測(cè)試結(jié)果表明：（1）由于內(nèi)聚力和含氟量高的原因，S膜的耐磨性優(yōu)于PVF；（2）S膜經(jīng)過(guò)PCT300H老化后，TD向和MD向斷裂伸長(zhǎng)率分別為：371.2％、254.2％優(yōu)于PVF的87.9％、135.1％；（3）水蒸氣透過(guò)率S膜初始值僅為18.1g/㎡.24h，經(jīng)過(guò)PCT300H老化后僅上升了3.2g/㎡.24h，可以有效降低光伏背板的水蒸氣透過(guò)率。
　　用吹膜法制成的PVDF膜（30μm，單層）性能全面超越進(jìn)口PVF膜，是光伏組件的最可靠保護(hù)層。但由于吹膜法工藝的復(fù)雜性很難為一般企業(yè)所掌握，目前全球僅有2家公司掌握用吹膜制備光伏用PVDF膜的方法，但隨著行業(yè)的不斷發(fā)展進(jìn)步，吹膜法制備PVDF膜加工工藝會(huì)在光伏行業(yè)越來(lái)越流行并為光伏電站提供可靠的保護(hù)。


作者： 來(lái)源：《太陽(yáng)能發(fā)電》雜志 責(zé)任編輯：wutongyufg
